Cara Mengganti Box Sekring Dengan MCB

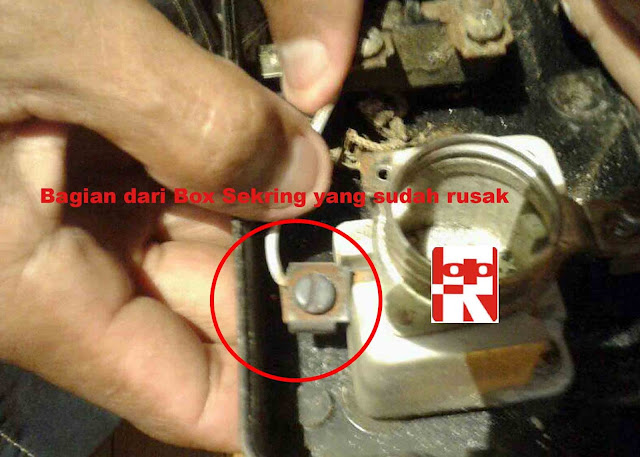

Sebelumnya Saya sudah membahas tentang Cara Memperbaiki Sekring Listrik Yang Bermasalah proses perbaikannya tidak berhasil secara sempurna karena diduga Box Sekring mengalami kerusakan. Setelah dibuka dan dilepaskan dari sambungan listrik ternyata bagian penampang untung sekring memang sudah rusak, karatan seperti terbakar.
MCB (Miniatur Circuit Breaker) fungsinya sama halnya seperti sekring yang menggunakan Box, fungsinya yaitu sebagai pengaman saat terjadi muatan listrik yang berlebih atau terjadi arus pendek (konsleting). Ketika terjadi arus pendek secara otomatis MCB akan mematikan dirinya sehingga hal tersebut tidak akan membuat kerusakan pada komponen yang lain
Arus nominal yang terdapat pada MCB adalah 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A dan lain sebagainya. Nominal MCB ditentukan dari besarnya arus yang bisa dapat dihantarkan hantarkan, dan satuan dari arusnya adalah adalah Ampere.
Sebelumnya Saya menggunakan Sekring yang masih menggunakan box, namun karena rusak dan Saya merasa pengguna sekring seperti itu memang sudah jadul maka Sayapun akhirnya memilih untuk menggunakan MCB. Untuk harga MCB di toko elektronik ditempat saya yaitu Rp. 36.000, disini Saya hanya membeli MCB nya saja tidak dengan penutup casingnya, tapi hal tersebut sama sekali tidak mengurangi fungsi dari MCB itu sendiri
Peralatan Yang Digunakan Instalasi MCB
MCB (Miniatur Circuit Breaker) fungsinya sama halnya seperti sekring yang menggunakan Box, fungsinya yaitu sebagai pengaman saat terjadi muatan listrik yang berlebih atau terjadi arus pendek (konsleting). Ketika terjadi arus pendek secara otomatis MCB akan mematikan dirinya sehingga hal tersebut tidak akan membuat kerusakan pada komponen yang lain
Arus nominal yang terdapat pada MCB adalah 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A dan lain sebagainya. Nominal MCB ditentukan dari besarnya arus yang bisa dapat dihantarkan hantarkan, dan satuan dari arusnya adalah adalah Ampere.
Sebelumnya Saya menggunakan Sekring yang masih menggunakan box, namun karena rusak dan Saya merasa pengguna sekring seperti itu memang sudah jadul maka Sayapun akhirnya memilih untuk menggunakan MCB. Untuk harga MCB di toko elektronik ditempat saya yaitu Rp. 36.000, disini Saya hanya membeli MCB nya saja tidak dengan penutup casingnya, tapi hal tersebut sama sekali tidak mengurangi fungsi dari MCB itu sendiri
Peralatan Yang Digunakan Instalasi MCB
- Obeng
- Tang
- Solasi
- Tespen
Cara Mengganti Box Sekring Dengan MCB
Sebelum menjelaskan tentang tata cara mengganti atau instalasi MCB, perlu di perhatikan dulu hal – hal sebagai berikut :
Sebelum menjelaskan tentang tata cara mengganti atau instalasi MCB, perlu di perhatikan dulu hal – hal sebagai berikut :
- Terdapat 6 kabel yang terdiri dari 3 kabel untuk sambungan ke kilometer dan 3 kabel lagi untuk mengalirkan listrik ke rumah, 3 kabel tersebut terdiri dari warna hitam, biru, dan kuning hijau.
- Ketiga kabel listrik memiliki peranan masing – masing, namun kalau di PLN sendiri biasanya kabel hitam digunakan sebagai daya utama, dan nantinya akan dimasukan kedalam saklar untuk mematikan atau menghidupkan fungsi listrik
Berikut ini adalah Cara Mengganti Box Sekring Dengan MCB
- Matikan terlebih dahulu arus listrik dari PLN/Kilometer
- Buka Box sekring yang lama menggunakan Obeng
- Lepas semua sambungan dari box sekring
- Bila sudah terlepas siapkan MCB nya
-
Masukan kabel hitam dari saluran kilometer ke MCB, begitupun dengan saluran arus listrik untuk ke rumah, masukan juga ke bagian MCB. Sisanya kabel biru disambungkan dengan biru, dan kuning hijau dengan kuning hijau
- Masukan kabel hitam ke MCB nanti ditindih menggunakan baud yang sudah terdapat pada MCB
- Sambungkan antar kabel yang tersisa menggunakan tang sebanyak tiga lilitan/putaran
-
Terakhir solasi semua kabel yang sudah disambungkan
*Catatan
Bila diperlukan nanti mungkin sebelum menyambungkan kabel – kabel, bisa cek aliran listrik menggunakan tespen, hanya untuk memastikan listrik mengalir dengan baik
Bila diperlukan nanti mungkin sebelum menyambungkan kabel – kabel, bisa cek aliran listrik menggunakan tespen, hanya untuk memastikan listrik mengalir dengan baik
